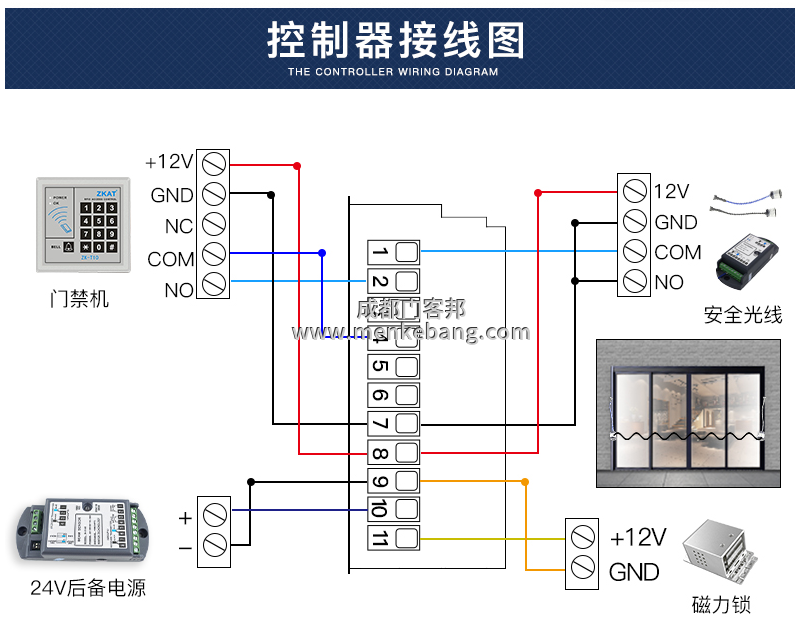

三浦/kFIT自動門控制器接線圖解,自動門控制器調整方法如下:
應當由專業人員按照說明書的要求正確進行安裝。電源線和電機動力線應選用線徑不小于1.5mm2銅芯護套電纜,其它控制線應選用導線截面不小于0.5mm2的銅芯電纜。電源火線應接于控制器的L端,零線應接于自動門控制器的N端。機內保險應使用Ф5*20mm/6A的快速熔斷器,嚴禁將機內保險作直接短路使用。電動門的門頭電機應接于機內的P1端子排。報警器應接于機內的P4端子排。

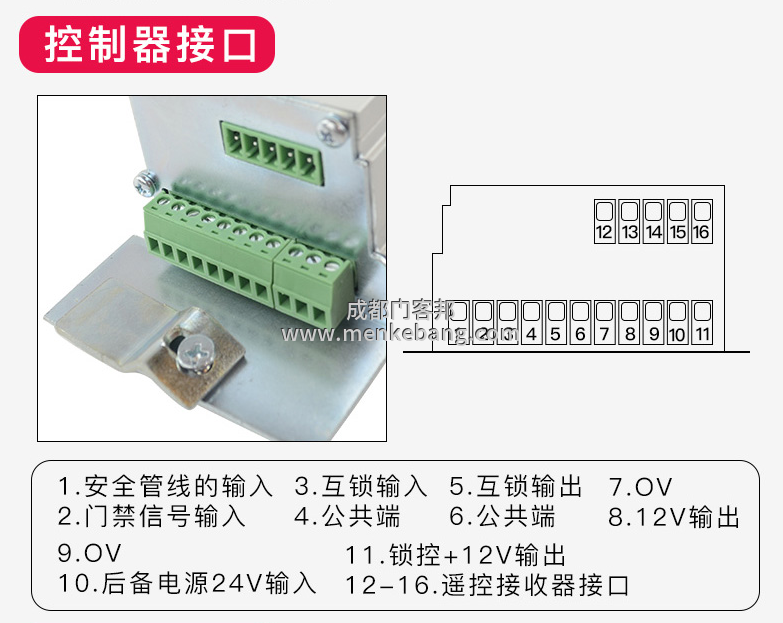

其他基本控制線應接于機內P2端子排。安裝接線時應參照產品所附的接線圖正確連接。尤其要注意,不得將低壓控制線接于高壓端子上或?qū)⒏邏嚎刂凭€接于低壓端子上。控制器的接線安裝除本產品規定的事項外,其他事項應遵守電氣安全操作規程的有關規定??刂破鞯陌惭b位置根據用戶的具體情況選擇適當位置懸掛于五磁場干擾的墻體上。安裝高度距地面不應小于1.2m。引出的電纜應沿墻體固定牢固。通電前應對全部安裝工作進行全面檢查,確認無誤之后方可送電試機。探頭安裝于室外適當高度,角度可以調整。
門體開關手動控制:
接通電源后,控制器數顯窗口中間應顯示“-”,此時為控制器的待機狀態??刂破髅姘迳系乃膫€按鍵分別是“關門”、“停止”、“開門”、“報警”。按下“開門”或“關門”鍵時,顯窗口應分別顯示“H”或“E”。此時門機拖動門體運動,控制器此時并有低頻訊響聲發出。門體在運動時,當限位開關起作用或自動延時動作,門體自動停止運動,此時低頻訊響聲自動停止發聲。由開門到關門,或有關們到開門轉換時,必須按動停止鍵方可進行轉換。
門體開關遙控控制:
遙控器的“A”鍵對應手動開關的“開門”,“B”鍵對應手動開關的“停止”,“C”鍵對應手動開關的“關門”,“D”鍵對應手動開關的“報警”功能。使用時,按下遙控器相應的功能鍵約1――0.5S時門體將按照既定功能運動或停止,其操作過程同手動控制。遙控器的控制距離與現場的電磁場強弱、遙控發射器的電池電壓、氣候的變化等因素有一定影響,這是正?,F(xiàn)象,使用拉桿天線可適當增加控制距離。

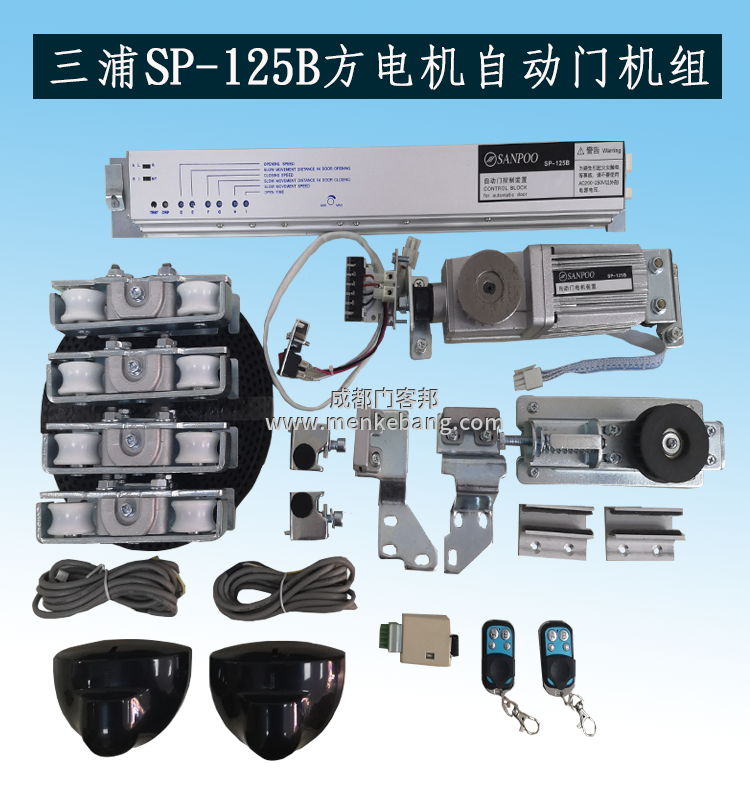

以上就是成都自動門批發門客邦公司介紹三浦/kFIT自動門控制器接線圖解,自動門控制器調整方法,批發三浦/凱菲特自動門機組就找門客邦,歡迎來電咨詢,5套起批。
